ترکیب کننده ( Mixer ) سيگنال های تلويزيونی

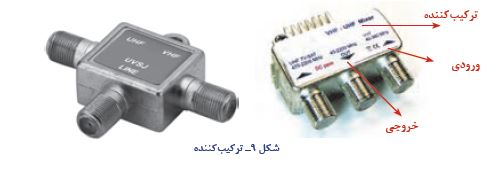

براي ارسال همزمان سيگنال هاي تلويزيونی دريافتی VHF و UHF به گيرنده تلويزيون لازم است از مدار ترکیب کننده ( Mixer ) استفاده شود. در شكل 9 دو ترکیب کننده سیگنال آنتن UHF و VHF و نشان داده شده است .

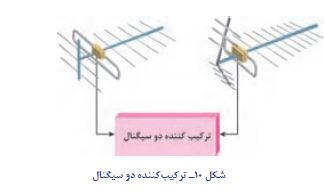

مدار يك ترکیب کننده (مخلوط کننده) دو سيگنال اصطلاحاً دی پلكسر نيز گفته مي شود. دی پلكسر 1 هنگام عبور سيگنال باند VHF ، اجازه عبور سيگنال باند UHF را نمی دهد و بالعكس (شكل 10).
اگر فاصله بين آنتن و گيرنده تلويزيون زياد باشد يا نياز به تغذيه چند گيرنده تلويزيوني به آنتن باشد بايد سيگنال ورودي به تلويزيون توسط بوستر تقويت شود. تقویت کننده هايي كه باند وسیعی از فرکانس های ورودی را تقویت می کنند چند بانده يا مولتي باند ناميده مي شود (شكل 11 ).

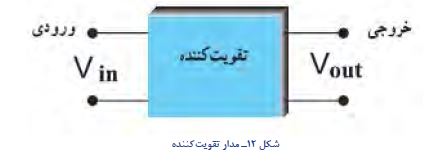

بهره ولتاژ را مي توان بر حسب دسي بل dB به صورت رابطه زير معرفي كرد: out
V
in
AV(dB ) log V
V
=
چون دامنه سیگنال عبوری از ترکیب کننده ها نيست به دامنه سیگنال ورودی کاهش می یابد، سیگنال
خروجی تضعیف می شود. میزان تضعیف را افت می نامند. افت معمولاً برحسب dB/μV بیان می شود
و آن را «دسی بل بر میکروولت » می خوانند. برای سادگی معمولاً دسی بل بر میکروولت را به صورت
dbμV می نویسند.
محل قرار گرفتن تقويت کننده(بوستر):
معمولاً بوستر را در نزدیکی آنتن نصب ميكنند (فاصله
مناسب در حد يك متري آنتن ، داخل خرپشته و نزدیک پريز
برق است) (شكل 13 ).
با نوین سیستم اصفهان بهترین اجرا کننده خدمات آنتن مرکزی در اصفهان و سراسر کشور همراه باشید
اگر تعداد گيرنده ها محدود باشد با استفاده از كي بوستر مي توان سيگنال مناسب براي دريافت تصوير با يكفيت ارسال كرد ولي اگر تعداد گيرنده ها زیاد باشد و مسيرهاي توزيع سيگنال ارسال شده طولاني شود بهتر است در امتداد مسير از تقويت کننده هاي ديگري نيز استفاده كرد (شكل 14 ).

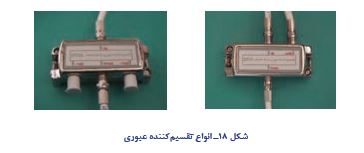

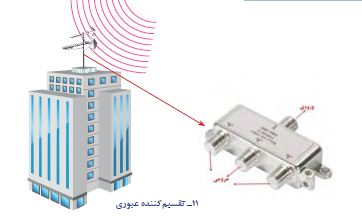

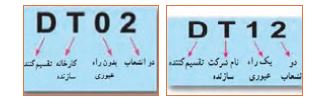

تقسیم کننده سيگنال ورودي یک مدار مجتمع است كه سيگنال ورودي را بين چند گيرنده تقسيم ميكند و عمل تطبيق امپدانس را نيز انجام مي دهد (شكل 16).
