ماهواره مرکزی - آنتن مرکزی
درباره آنتن مرکزی ماهواره
آنتن مرکزی، در حالت کلی، به سیستمی مجتمع و متشکل از تجهیزات دریافت، تقویت، تقسیم و انتقال سیگنالهای تلویزیونی گفته می شود که برای تامین سیگنالهای مطلوب تلویزیونی آپارتمانها و مجتمع های مسکونی راه اندازی می گردد. اگر امکان دریافت تصاویر ماهواره (به شرط داشتن مجوز) نیز در این سیستم فراهم شود، به ماهواره مرکزی و یا آنتن مرکزی ماهواره نیز شناخته می شود.
مزایای سیستم های آنتن مرکزی
جلوگیری از نصب آنتن های متعدد بر پشت بام یا بالکن طبقات تامین سیگنالهای با قدرت متناسب با واحدهای هر یک از طبقات ساختمان و جلوگیری از ایجاد نویز و پارازیت مقرون به صرفه بودن تعمیر و نگهداری آسان تامین تصاویر شبکه های مختلف با کیفیت مطلوب و یکسان امکان ایجاد شبکه مختص تلویزیونی برای ساختمان در ساختمان هایی که تعداد زیادی گیرنده تلویزیونی وجود دارد (مانند هتل ها و برج های مسکونی) از مزایای آنتن مرکزی اصفهان است. در صورتی که بخواهیم برای هر گیرنده یک آنتن مجزا نصب نماییم، مشکلاتی مانند مواد ذکر شده در زیر بروز خواهد کرد محدودیت فضای پشت بام برای نصب تعداد زیادی آنتن اثر انعکاسی و القایی آنتن ها بر یکدیگر هزینه بالای نصب آنتن برای همه گیرنده ها و سیم کشی آنتن ها تا گیرنده از بین رفتن زیبایی ظاهر ساختمان و به وجود آمدن جنگلی از آنتن ها حجم بالای سیم کشی آنتن ها تا گیرنده عدم ارائه سرویس و نگهداری مناسب به دلیل تعدد کابل و آنتن با توجه به موارد ذکر شده، راه کار پیشنهادی این است که از یک آنتن برای تمام گیرنده ها استفاده گردد و چون سیگنال دریافت شده توسط این آنتن برای تمام گیرنده ها کافی نخواهد بود، لذا از تجهیزاتی برای افزایش مقدار سیگنال و توزیع آن بین گیرنده ها استفاده می کنیم . عملی کردن این راهکار با استفاده از تجهیزات سیستم های آنتن مرکزی انجام میپذیرد
سیستم تلویزیون کابلی
همانطور که می دانیم در مجتمعهای مسکونی جهت کاهش تعداد انتن های مورد نیاز برای دریافت سیگنال تلویزیونی و یا ماهواره ای از تجهیزات انتن و یا دیش مرکزی استفاده می شود و هر کاربر میبایست جهت اتصال به سیستم و دریافت تصاویر ، یک دستگاه گیرنده دیجیتال تهیه نماید در این روش محدودیتی جهت دریافت شبکه های تلویزیونی وجود نداشته و هر کاربر قادر است با توجه به سلایق شخصی و بر حسب ضرورت هر نوع شبکه تلویزیونی را دریافت و تماشا کند اما در محلهای عمومی نظیر ادارات، هتلها ، مجموعه های گردشگری و بیمارستانها بدلیل قوانین موجود کاربر نمی تواند هر شبکه ای که از ماهواره ارسال میشود را دریافت و تماشا کند، از اینرو در این تیپ مجموعه ها از سیستم تلویزیون کابلی استفاده میشود در این سیستم از تجهیزات که شامل یک رک صنعتی مچهز به پاور و تقویت کننده اولیه و تعدادی کارتهای پردازشگر سیگنال استفده می شود. اساس کار این سیستم برمبنای رسیور مرکزی می باشد یعنی فرکانسهایی که مجوز دریافت و پخش در شبکه ی کاربران را دارا هستند به روی ماژولهای پردازشگر کانال یابی شده و تعداد مشحصی شبکه تلویزیونی در خروجی قرار می گرد که برای کاربران ارسال میشود در این روش بر خلاف سیستم دیش مرکزی که همه کاربران قادرند هر تعداد شبکه را آزادانه دریافت و تماشا کنند . اما در سیستم تلویزیون کابلی تنها مدیر مجموعه قادر است تعداد و نوع شبکه های تلویزیونی را تعیین کند و کاربران ، شبکه هایی که از قبل تعیین شده است را فقط میتوانند تماشا کنند سیستم تلویزیون کابلی به دو دسته تقسم می شود
الف - سیستم توزیع آنالوگ

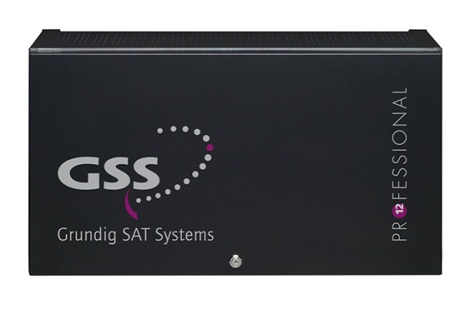

تجهیزات استفاده شده در این روش جهت توزیع سیگنال به روی کابل کواکسیال و بصورت آنالوگ میباشد در این روش با نصب کارتهای پردازشگر سیگنال صنعتی در داخل رک های مخصوص اقدام به دریافت سیگنال از ماهواره و توزیع آن روی کابل کواکسیال می نمایند : روش کار با توجه به نوع شبکه های در خواستی و فرکانس آنها، از کارتهای پردازشگر با دو ورودی یا چهار ورودی سیگنال از ماهواره استفاده می شود. بطور مثال برای دریافت 16 شبکه و ارسال آن به روی کابل کواکسیال، نیاز به نصب 8 دستگاه کارت دو ورودی یا 4 دستگاه کارت چهار ورودی در داخل رک مخصوص آن می باشد اما این نوع سیستم با توجه به محدودیت فرکانسی باندهای UHF و VHF امکان انتشار حداکثر 25 الی 30 شبکه را بصورت همزمان به روی کابل کواکسیال را دارا می باشد و در صورت نیاز به تعداد بیشتر شبکه، نمی توان کیفیت پخش را تضمین نمود. اساسا" این سیستم بیشتر در هتلهای کوچک و مراکز اقامتی که تعداد شبکه محدودتری دارند استفاده می شود استفاده از این روش دادای هزینه خرید و پیاده سازی بالاتر و در عین حال هزینه نگهداری بسیار کمی نسیت به روش غیر صنعتی می باشد نمونه ای از یک سیستم پایانه صنعتی مربوط به شرکت گروندیگ آلمان را در تصویر زیر مشاهده می کنید
ب- سیستم تلویزیون کابلی آنالوگ غیر صنعتی
در این روش به جای استفاده از ماژولهای پردازشگر صنعتی، از دستگه های رسیور خانگی بهمراه مدولاتور استفاده میشود :روش کار با توجه به نوع شبکه های در خواستی و فرکانس آنها، به ارای هر فرکانس و هر شبکه دریافتی، یک دستگاه رسیور بهمراه مدولاتور استفاده میشود بطور مثال برای دریافت 16 شبکه و ارسال آن به روی کابل کواکسیال، نیاز به استفاده از 16 دستگاه رسیور و 16 دستگاه مدولاور می باشد اما این نوع سیستم با توجه به محدودیت فرکانسی باندهای UHF و VHF و کیفیت متوسط دستگاه های مدولاتور ، امکان انتشار 8 الی 12 شبکه را بصورت همزمان به روی کابل کواکسیال را دارا می باشد و در صورت نیاز به تعداد بیشتر شبکه، نمی توان کیفیت پخش را تضمین نمود این روش هزینه خرید و پیاده سازی بسیار پاین تری نسبت به روش صنعتی دارد اما هزینه نگهداری این سیستم با توجه به خراب شدن زیاد دستگاه ها و.. بالا می باشد
سیستم توزیع دیجیتال
در این روش همانند فرستنده دیجیتال صدا و سیما عمل می شود. سیگنال ماهواره توسط ماژولهای پردازشگر DVB-T دریافت و سپس به روی کابل کواکسیال بصورت ارسال "بسته ای" ( Package Data ) فرستاده می شود :روش کار سیگنال دریافتی از ماهواره توسط کارتهای DVB-T نصب شده در داخل رک مخصوص، با توجه به تعداد شبکه های مورد نیاز و نوع فرکانس آنها، دسته بندی شده و بر روی باند UHF و یا VHF مدوله شده و توسط کابل کواکسیال به گیرنده های تلویزیونی کاربران می رسد لازم بذکر است که هر کاربر می بایست جهت تماشای شبکه ها دستگاه SET TOP BOX داشته باشد. تعداد شبکه هایی که می توان در این روش منتشر نمود در حدود 140 شبکه می باشد
